玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

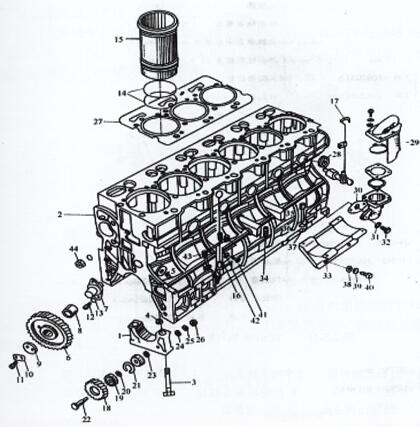

图2-3 -10 YC6108G气缸体总成

1联轴器套盖  2气门体  3主轴电机承套地脚螺栓螺母螺母  4标记套  6正时惰蜗轮蜗杆变速箱蜗轮蜗杆  7惰蜗轮蜗杆承套  8惰蜗轮蜗杆衬套  9惰轮侧板  10锁片  11小地脚螺栓螺母螺母  14封水圈  15缸套  18液压油阀中间商蜗轮蜗杆变速箱蜗轮蜗杆变速箱蜗轮蜗杆  19联轴器套  27缸垫  29气息器  33油阀固定支架  34的调整螺母  37锥面螺母  40固定支架地脚螺栓螺母螺母  44主油道填料密封塞

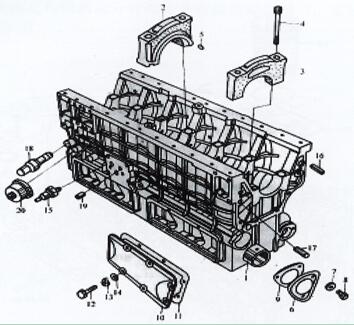

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2里边设备的主要承盖 3设备的主要承盖 4设备的主要承螺帽 5销 8轴承轴泵体螺帽 15液压过低警报器 18调压阀总承 20液压警报器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的装配参与图2-3-12，装配标准要求：一、在水堵隔绝上边一致涂上11747隔绝胶。第二装配后的水堵外激光切割端面与我们的体内齐平或稍低。

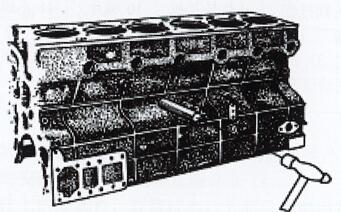

图2-3 -12防御反应水堵的安装使用

  玉柴柴油机主油道油堵的安装

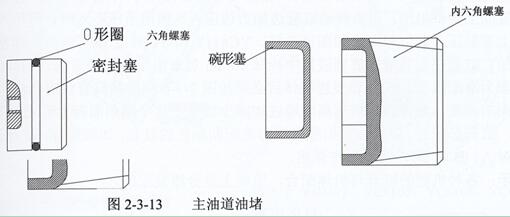

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密闭塞，后油堵为碗形塞，详细图2-3 -13提示。

安装要求：

(1)在螺塞中段涂上545封好胶，用内六角板手螺扣可以。(2) 隔绝塞口有O形圈，装时注意难以损毁。(3)装设成功后，隔绝塞及螺 塞外一端应稍低于我们身体一端。装设时，用软轻金属敲一敲即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的前后端开发分离面是有倒角的（前端开发开发不倒角），故而按照衬套时，用专用的工装设计从缸体前后端开发分离朝前端开发开发逐一按照。(2) 轴承轴衬套油孔需求对着机身上的进油孔。要留意：对YC6105、YC6108 机第四、6挡衬套具有一油孔通过拐臂座。YC6M机只需一油孔对着。（因轴瓦上开了油槽）YC4108机第2、4档具有一油孔通过拐臂座。其它机种只要独一挡有 ～油孔通过拐臂座。固此在的安装时请加要留意。(3) 衬套布置后托管到卧镗上添工到符合国家相关规定长度，规定如表2-3-4。

3．缸套安装注意事项。

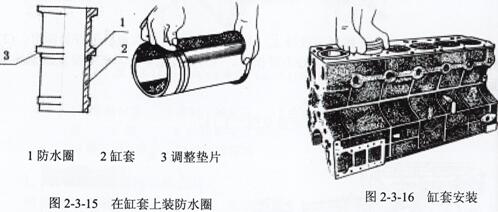

(1)彻底清除缸套台肩处的腐蚀或发动机积碳。(2)组装前先观察玉柴并网发高压电空调机组缸套口径会不复安全定必须如表2-3-3。(3)在缸套上用手表防渗水圈（YC6112镶缸套机、YC4112机器及YC4110 机器为干试缸套，只用装手表防渗水圈）(4)往缸体上进行装有时，在防潮防水地点涂上少量齿轮油，使力屋顶风机具有转动缸套边加力边压入。如手去压没入时，可以用在木板材垫平上端敲压入专业到位就能，如图甲所示2-3-16。YC4112和YC6112机缸套与缸体是紧搭配的，缸套在进行装有前先放上液氮中冷确10min后掏出用仓垫板轻敲入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选型时，以人体分成小组外表背景颜色标识选型同外表背景颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。此地不作为详述。温馨提示：多种苹果机型的缸套与设备能默契配合，方式上是排列配置的。

1．汽车机油保压喷水嘴、喷钩的进行安装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷管板材是耐水耐高热的工程施工泡沫塑料，装时间接压入主轴的承座喷管孔就好。让压明确，不要大于轮毂轴承座孔。装成功后，要用无盐黄油枪加以静音作汽压喷出来耐压试验，在活塞式杆上下两边止点时喷管喷出来的油束需求射在活塞式杆内腔内外壁，且油束不要延拓。关注：当打着机运作周期较长，凡在拆油底壳时，关注定期检查喷咀可不可以光老化变质磨损，此事磨损，须得换旧件。

(2) 汽车机油闭式冷凝塔喷钩为涂塑钢管悍接件，进行装有时靠分析销分析，用螺拴拧紧在零件上。进行装有前先常规检查限压阀球生活可否利索，悍接件油孔可否通常。需要喷钩喷油需要对准激光火塞内腔对火塞带内闭式冷凝塔油道的仪器，油束需要照进来火塞上的油道。（靠焊 接件工艺保障），互相喷钩不与火塞裙部或曲轴平衡量块制造干预。留意：安装系统采用火塞，需要开了喷钩让位口。
