1．活塞连杆及活塞环组的装配要求：

多种门焊机的连杆型式各不想同，连杆关键所在伤口也分平口和斜伤口2种。连杆环横剖面形状图片大全也各不想同，但以上三者装设和置入消化液时，有长个联合的全部统一符合要求，见图2-5-10和图2-5-11。

1、柱塞棚顶向上箭头图片  2、连杆轴颈  3、体育锻炼趋势  4、连杆体标码区域上  5、固定唇及固定槽在同个侧  6、连杆  螺帽脱落时，此面被磨亮  7、连杆 螺帽并不能对换和代用  8、连杆盖标码区域上与连杆体一致  9、体育锻炼趋势  10、连杆轴颈  11、此边侧有“O”向 前箭头图片  12、液压油喷钩让位口应在喷 钩两旁  13、电磁感应室（对YC6L机不反力）对正喷油嘴    图A、图B是柱塞在下死点时连杆轴颈的体育锻炼趋势。注：1、对关键所在伤口为平口的连杆布置时不用分往前向后（YC4110机）2、对YC6112、YC4112机斜伤口连杆布置符合于图B，同样符合于图AYC4110、YC4112、YC6105、YC6112、YC6113型号规格符合       注：1、2、3为环的张口子职位图2-5-11  活塞件环张口子布置职位图

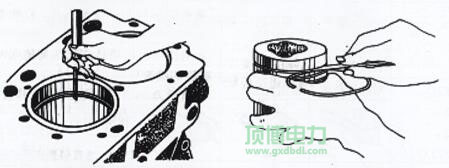

 装置柱塞式杆环时要分为诊断柱塞式杆环与缸套、柱塞式杆环槽匹配齿隙。其技术是用柱塞式杆环压入到缸套上止点时相互依存的工作的方位对其进行诊断，见图2-5-12。用塞尺诊断其张嘴齿隙需要适用表2-5-5的规范需求。柱塞式杆环与槽的匹配齿隙诊断表见图2-5-13。环与槽表示 其在线测量值应适用表2-5-5的规范需求。

图2-5-12  汽缸环留口齿隙的檢查    图2-5-13  汽缸环轴径齿隙的檢查

表2-5-5活塞环开口间隙及轴向间隙的规定值

舱位	1、道环轴径摩擦mm	第三道环心轴气隙mm	3.道环径向缝隙mm	汽缸环缩口油隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	第一道收口0.4~0.6二道留口0.35~0.35十八道说话0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一道道缩口0.35~0.55二道开口子0.5~0.7三条张嘴0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一道道张嘴0.30~0.45二道收口0.60~0.85三条缩口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一种说话0.35~0.59二道留口0.60~0.8几道封口0.25~0.45

提醒：各外形缸筒环收口油隙極限操纵在2mm内。缸筒环载荷油隙操纵在  0.2mm范围内为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。假设标识不清，须按图2-5-4中的图A或图B安装使用，保证质量气缸上的涡流效应室对正喷油嘴一边。(3) 按暂行规定扭矩（见表2-5-6）扭紧连杆六角螺栓后，晃动曲轴标准要求机灵，有保障连杆在连杆颈处有O.lmm之内的轴上窜动量，因此拨动高效灵活性高。

▲柴油机发无刷电机组机厂家代理商通知使用者小心：在装配方式中，用用产品或洁净铺好木板托住连杆高比例，尽量不要碰伤缸套或连杆颈。表2-5-6各智能机型连杆螺栓标准转矩

舱位		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	独有一次	50~80	50~70	60~80		60~90	60~80
	二是次	100~130	100~120	110~130	100~120	120~150	110~140
	其两次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  矫正独一缸活塞杆上止点刻度盘 把活赛环杆转到上止点时，用磁吸千分表主要进行检查各缸活赛环杆对组织细胞上表面的底于量， 其平均临界值0.15～0.45 mm，各缸允差≤0.15mm。如何衡量平均值出进较少，会 的影响自燃室体积，以及会产生活赛环杆打项想象。提升：我们对只需换部分连杆时，可按照表2-5-2标准要作有效选择装配。标准要尺寸大小 头允差值越近乎原连杆允差临界值好。
